Płytki skrawające do rowków wpustowych

Płytki skrawające do rowków wpustowych wykonane są z węglika spiekanego z 13 % dodatkiem kobaltu.

Po obróbce cieplnej materiał ten osiąga twardość 72 HRC przez cały czas zachowując wysoką wytrzymałość, a tym samym dużą odporność na uderzenia.

Po osiągnięciu twardości wkładki powlekane są dodatkową warstwą azotku tytanu zwiększającego odporność na zużycie. Wypukły kształt płytek pozwala na ich ponowne kilkukrotne ostrzenie. Wytwarzamy również narzędzia specjalne na zamówienia klienta.

UWAGA!

——————————————————————————————————

Dla płytek mniejszych niż IN-16 minimalne zamówienie wynosi 2 szt.

Dla płytek oznaczonych symbolem “SM” = oznacza to płytkę sfazowaną 0.2 x 45 °. Pozwalającą na wykonanie fazki okrawającej wnętrze dłutowanego rowka, eliminując powstawanie jakichkolwiek zadziorów.

** Dla tych rozmiarów płytek, zaleca się obróbkę w dwóch etapach: obróbki zgrubnej i wykańczającej.

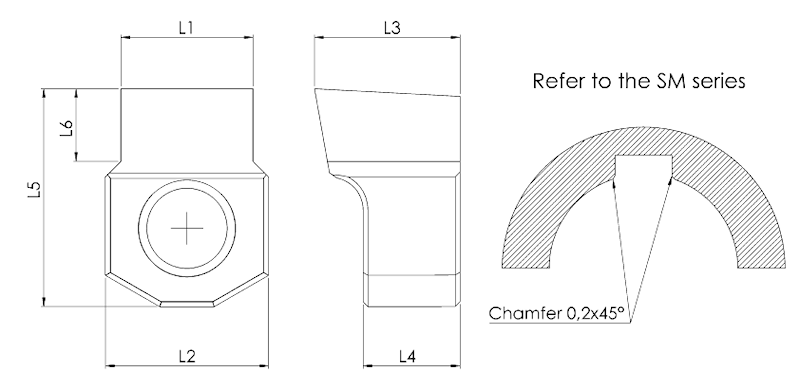

Model	L1 (mm)	L2 (mm)	L3 (mm)	L4 (mm)	L5 (mm)	L6 (mm)	Typ oprawki
IN-02 P9	1.994	5	6.5	5	6	1.3	UT-02
IN-02 P9-SM	1.994	5	6.5	5	6	1.09	UT-02
IN-02 H7	2.01	5	6.5	5	6	1.3	UT-02
IN-02 H7-SM	2.01	5	6.5	5	6	1.09	UT-02
IN-02 D10	2.06	5	6.5	5	6	1.3	UT-02
IN-02 C11	2.12	5	6.5	5	6	1.3	UT-02
IN-03 P9	2.994	6.08	6.5	5	7.5	2	UT-03
IN-03 P9-SM	2.994	6.08	6.5	5	7.5	1.42	UT-03
IN-03 H7	3.01	6.08	6.5	5	7.5	2	UT-03
IN-03 H7-SM	3.01	6.08	6.5	5	7.5	1.42	UT-03
IN-03 D10	3.06	6.08	6.5	5	7.5	2	UT-03
IN-03 C11	3.12	6.08	6.5	5	7.5	2	UT-03
IN-04 P9	3.988	6.08	7	5	8	2.6	UT-04
IN-04 P9-SM	3.988	6.08	7	5	8	2.07	UT-04
IN-04 H7	4.012	6.08	7	5	8	2.6	UT-04
IN-04 H7-SM	4.012	6.08	7	5	8	2.07	UT-04
IN-04 D10	4.078	6.08	7	5	8	2.6	UT-04
IN-04 C11	4.145	6.08	7	5	8	2.6	UT-04
IN-05 P9	4.988	6.08	7	5	8	3	UT-05
IN-05 P9-SM	4.988	6.08	7	5	8	2.74	UT-05
IN-05 H7	5.012	6.08	7	5	8	3	UT-05
IN-05 H7-SM	5.012	6.08	7	5	8	2.74	UT-05
IN-05 D10	5.078	6.08	7	5	8	3	UT-05
IN-05 C11	5.145	6.08	7	5	8	3	UT-05
IN-06 P9	5.988	10.08	9	6	13.5	4	UT-06
IN-06 P9-SM	5.988	10.08	9	6	13.5	3	UT-06
IN-06 H7	6.012	10.08	9	6	13.5	4	UT-06
IN-06 H7-SM	6.012	10.08	9	6	13.5	3	UT-06
IN-06 D10	6.078	10.08	9	6	13.5	4	UT-06
IN-06 C11	6.145	10.08	9	6	13.5	4	UT-06
IN-08 P9	7.985	10.08	9	6	13.5	4.5	UT-08
IN-08 P9-SM	7.985	10.08	9	6	13.5	3.78	UT-08
IN-08 H7	8.015	10.08	9	6	13.5	4.5	UT-08
IN-08 H7-SM	8.015	10.08	9	6	13.5	3.78	UT-08
IN-08 D10	8.098	10.08	9	6	13.5	4.5	UT-08
IN-08 C11	8.17	10.08	9	6	13.5	4.5	UT-08
IN-10 P9	9.985	13.1	14	10	18.5	6	UT-10
IN-10 P9-SM	9.985	13.1	14	10	18.5	3.88	UT-10
IN-10 H7	10.015	13.1	14	10	18.5	6	UT-10
IN-10 H7-SM	10.015	13.1	14	10	18.5	3.88	UT-10
IN-10 D10	10.098	13.1	14	10	18.5	6	UT-10
IN-10 C11	10.17	13.1	14	10	18.5	6	UT-10
IN-12 P9	11.982	13.1	14	10	18.5	6.5	UT-12
IN-12 P9-SM	11.982	13.1	14	10	18.5	3.89	UT-12
IN-12 H7	12.018	13.1	14	10	18.5	6.5	UT-12
IN-12 H7-SM	12.018	13.1	14	10	18.5	3.89	UT-12
IN-12 D10	12.12	13.1	14	10	18.5	6.5	UT-12
IN-12 C11	12.205	13.1	14	10	18.5	6.5	UT-12
IN-14 P9	13.982	18	14	10	22	7	UT-14/16
IN-14 P9-SM	13.982	18	14	10	22	4.71	UT-14/16
IN-14 H7	14.018	18	14	10	22	7	UT-14/16
IN-14 H7-SM	14.018	18	14	10	22	4.71	UT-14/16
IN-14 D10	14.12	18	14	10	22	7	UT-14/16
IN-14 C11	14.205	18	14	10	22	7	UT-14/16
IN-16 P9	15.982	18	14	10	22	8	UT-14/16
IN-16 P9-SM	15.982	18	14	10	22	5.53	UT-14/16
IN-16 H7	16.018	18	14	10	22	8	UT-14/16
IN-16 H7-SM	16.018	18	14	10	22	5.53	UT-14/16
IN-16 D10	16.12	18	14	10	22	8	UT-14/16
IN-16 C11	16.205	18	14	10	22	8	UT-14/16
IN-18 P9**	17.982	26	18	10	30	9	UT-18/25
IN-18 P9-SM**	17.982	26	18	10	30	5.67	UT-18/25
IN-18 H7**	18.018	26	18	10	30	9	UT-18/25
IN-18 H7-SM**	18.018	26	18	10	30	5.67	UT-18/25
IN-18 D10**	18.12	26	18	10	30	9	UT-18/25
IN-18 C11**	18.205	26	18	10	30	9	UT-18/25
IN-20 P9**	19.978	26	18	10	30	10	UT-18/25
IN-20 P9-SM**	19.978	26	18	10	30	6.29	UT-18/25
IN-20 H7**	20.021	26	18	10	30	10	UT-18/25
IN-20 H7-SM**	20.021	26	18	10	30	6.29	UT-18/25
IN-20 D10**	20.149	26	18	10	30	10	UT-18/25
IN-20 C11**	20.24	26	18	10	30	10	UT-18/25
IN-22 P9**	21.978	26	18	10	30	11	UT-18/25
IN-22 P9-SM**	22.978	26	18	10	30	6.79	UT-18/25
IN-22 H7**	22.021	26	18	10	30	11	UT-18/25
IN-22 H7-SM**	22.021	26	18	10	30	6.79	UT-18/25
IN-22 D10**	22.149	26	18	10	30	11	UT-18/25
IN-22 C11**	22.24	26	18	10	30	11	UT-18/25
IN-25 P9**	24.978	26	18	10	30	12	UT-18/25
IN-25 P9-SM**	24.978	26	18	10	30	7.02	UT-18/25
IN-25 H7**	25.021	26	18	10	30	12	UT-18/25
IN-25 H7-SM**	25.021	26	18	10	30	7.02	UT-18/25
IN-25 D10**	25.149	26	18	10	30	12	UT-18/25
IN-25 C11**	25.24	26	18	10	30	12	UT-18/25
