Oprawki wewnętrzne UT

Oprawki wewnętrzne UT do rowków wpustowych



Oprawki wewnętrzne - standard

Oprawki wewnętrzne REV wykonane są z utwardzonej stali hartowanej. Odcinek, który mieści wkładkę (płytkę skrawającą) jest utwardzony do 58/60 HRC, dzięki czemu jest bardzo odporny na ściskanie, gwarantując długą żywotności.

Większość oprawek wewnętrznych REV (przedstawione w tabeli) posiada otwory o średnicy Ø3,5 mm, dostarczające chłodziwo bezpośrednio na płytkę skrawającą.  Umożliwia to smarowanie płytki, a także lepsze odprowadzenie ciepła oraz wiórów.

Ma to znaczący wpływ zwłaszcza w przypadku dłutowania w nieprzelotowym otworze.

Narzędzia wewnętrzne dostępne są w dwóch rozmiarach gniazd (średnice Ø25 i Ø32). Dla każdej średnicy gniazda dostępne są dwie linie narzędzi: o standardowym i wydłużonym trzpieniu mocującym (identyfikowany przez przyrostek ” L ” w kodzie).

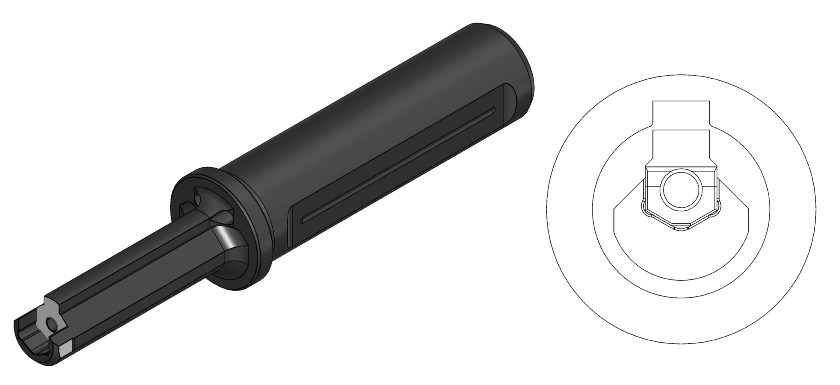

Oprawki do dłutowania REV wyróżniają się od innych narzędzi dostępnych na rynku poprzez opatentowaną tuleję mimośrodową , która całkowicie eliminuje błędy symetrii.

Tuleja ta została zaprojektowana tak, że na każdej tokarce CNC bez osi Y możliwe jest przeprowadzenie obróbki idealnie w linii z obrabianym przedmiotem.

Symbol * oznacza  wersję z 4mm szczeliną do wymuszonego podawania chłodziwa.

Oprawki wewnętrzne - standard

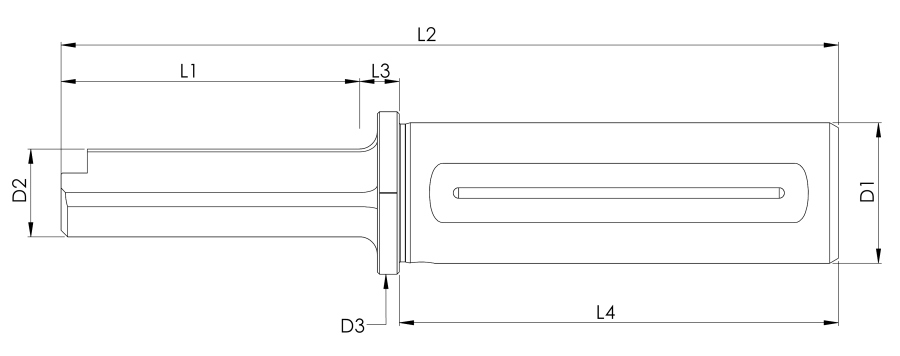

ModelL1 (mm)L2 (mm)L3 (mm)L4 (mm)D1 (mm)D2 (mm)D3 (mm)PozycjonerŚrubokrętŚruba mocującaMinimalny otwór (mm)Waga (g)
UT-02-252512499025630PN-0T08VN-17382
UT-02-25-L34.5133.599025630PN-0T08VN-17354
UT-02-3225134910032637PN-0T08VN-17600
UT-02-32-L34.5143.5910032637PN-0T08VN-17654
UT-03-253012999025830PN-1T08VN-18.7368
UT-03-25-L4013999025830PN-1T08VN-18.7362
UT-03-3230139910032837PN-1T08VN-18.7673
UT-03-32-L40149910032837PN-1T08VN-18.7678
UT-04-2540139990251030PN-1T08VN-111368
UT-04-25-L56155990251030PN-1T08VN-111377
UT-04-32401499100321037PN-1T08VN-111672
UT-04-32-L561659100321037PN-1T08VN-111684
UT-05-2546145990251230PN-1T08VN-113382
UT-05-25-L66165990251230PN-1T08VN-113408
UT-05-32461559100321237PN-1T08VN-113698
UT-05-32-L661759100321237PN-1T08VN-113711
UT-06-2556155990251630PN-2T15VN-217428
UT-06-25-L81180990251630PN-2T15VN-217453
UT-06-32561659100321637PN-2T15VN-217725
UT-06-32-L811909100321637PN-2T15VN-217765
UT-08-2568167990252030PN-2T15VN-221.5488
UT-08-25-L100199990252030PN-2T15VN-221.5574
UT-08-32681779100322037PN-2T15VN-221.5820
UT-08-32-L1002099100322037PN-2T15VN-221.5868
UT-10-2586185990252532PN-3T20VN-328647
UT-10-25-L126225990252532PN-3T20VN-328797
UT-10-32861959100322537PN-3T20VN-328935
UT-10-32-L1262359100322537PN-3T20VN-3281097
UT-12-25104203990253035PN-3T20VN-332824
UT-12-25-L161260990253035PN-3T20VN-3321131
UT-12-321042139100323037PN-3T20VN-3321157
UT-12-32-L1612709100323037PN-3T20VN-3321407
UT-14/16-25126225990253537PN-4T20VN-3371211
UT-14/16-25-L180279990253537PN-4T20VN-3371548
UT-14/16-321262359100323537PN-4T20VN-3371490
UT-14/16-32-L1802899100323537PN-4T20VN-3371748
UT-18/25-321402499100324045PN-5BRUG.5VN-4451903
UT-18/25-32-L2003099100324045PN-5BRUG.5VN-4452189

Wyświetlanie 1–16 z 38 wyników
